室内考研手绘快题设计【入门篇】

环艺室内考研快题系列

【一】快题设计与表现概述

一：考研快题方案设计是啥？

简单的来说就是在规定较短的时间内按照设计要求完成具有一定深度的方案设计和手绘表达。

二：它有什么作用呢？

1、室内设计创作实践中的重要设计表达手段；

2、各种专业考试中必备的技能，相关院校相关专业考研专业加试科目之一；

3、是职业考试、聘用考试等；

三：就其中一项作为考研科目来说，它有什么特点呢？

1、时间有限：快速审题、快速构思、快速表达；

2、设计要求：理解方案、满足功能、空间塑造；

3、表达要求：清晰、准确、完整、艺术、高效；

主要考察大家对：设计任务的理解、平面布置的能力、方案快速构思的能力、功能与问题解决的能力、设计材料技术掌握的能力、空间环境设计与造型的能力；

四：快题设计需要注意哪些呢？

1、设计表达的基本功（手绘）；

2、设计意图表达目标明确；

3、整体排版效果统一美观；

4、设计重点亮点表达充分；

【二】快题设计的图纸内容

一：分项评价指标

1、图面内容逻辑清晰，容易读图；

2、图底分明，内容主次有别；

3、构图匀称，主题突出；

4、绘制清晰，图面明快；

5、用色得体，重点明确；

6、表达到位，室内外关系明晰，环境处理得体；

二：快题设计常见问题

1、布图不符合阅读习惯，造成读图障碍；

2、图纸内容凌乱或者拥挤，缺乏构图中心；

3、图底关系不清晰，没有明确表达的主要内容；

4、构图过于夸张、刺激，却忽视建筑语言的表达；

5、过分专注于表现技巧，笔墨过浓，却“吃力不讨好”，致使图纸绘制混 乱、无章法；

6、色彩过杂，画面色调不统一，导致视觉刺激疲劳；

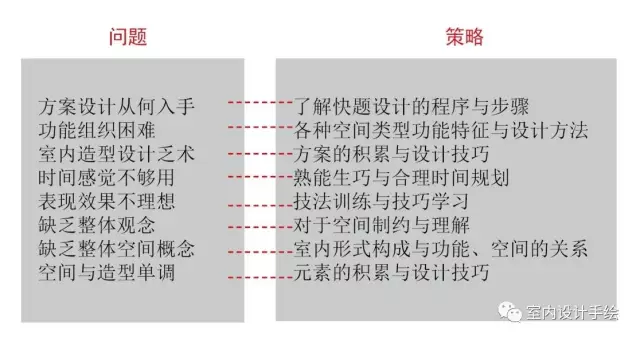

【三】快题设计中的困惑

一：审题

方案性质（类型）：公共空间和居住空间（注：在快题设计考试中，居住空间所涉及的类型一般都为中小户型，如酒店标准间和一居室的灵活小户型。

公共空间一般以200至300平方米的小空间为主，如茶室、酒吧、快餐店、专卖店、展厅、办公空间等）；

主要内容：平面布置图、夹层平面图、天花布置图、立面图、外立面、效果图、重点部位优化方案、大样图中的平、立、剖面图等；

二：设计要求

注重功能分区合理，注重空间流线合理有序  表达设计内涵，满足客户要求。

三：命题分析

1、读懂任务书，审清楚题目；

对所附的户型图给予一定的时间审核，找出户型的主要空间构成，了解户型的朝向以及结构和消防疏散安全等，

此外、记住各空间横纵像尺寸层高，快速计算各功能区面积，设计人数等，并把户型在头脑中转换成平面、立面空间形象。

2、具体内容如下所示：

各功能空间的流线要求（平面布置图和夹层平面图）；

各功能空间的功能分配（展示区、会客区、储藏区等）；

各功能空间的朝向要求（主次要房间的需求）；

各功能空间的对内和对外开放的关系（如收银区，办公区等）。

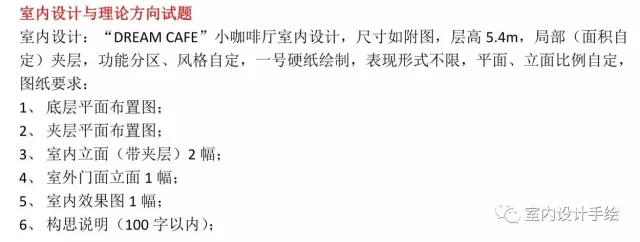

例如下面某高校真题：

首先，你需要对题目的理解、审题，该题考察学员对餐饮空间（主题咖啡厅）设计掌握情况进行考核，题目中有“DREAM CAFE”主题限制，

所以大家不能跑题，任由自己心情来设计；其次，题目中有规定个尺寸参数，不能进行修改；最后，题目绘图要求要明确，不能遗漏任何一小项；

四：快题设计表现工具

1、铅笔：制图最常用为2B和4B铅笔用来绘制草图，另备自动铅笔一支。

2、针管笔：针管笔是绘制图纸的基本工具之一，能绘制出均匀一致的线条。

3、彩色铅笔（彩铅）：可作为马克笔的辅助工具，也可独立成画，起丰富的表现力可以达到照片的表现细致度，所以其褪晕效果非常出色。

4、马克笔：适合表现快速的功能分区、流线组织、徒手文字等，也是绘制彩色平面图、立面图和表现图的常用工具。

5、丁字尺、三角尺、比例尺、模板：快题设计辅助工具。

6、图纸：常用图纸为A1/A2/A3图纸，A1图纸尺寸为（841*594），A2图纸尺寸为（594*420），A3图纸尺寸为（420*297）。

7、美术刀与橡皮擦。

8、画板，胶带与图钉。

【四】设计与表现

一：合理的分区布局

重点：

特殊功能空间：（卫生间、厨房、老人房等）

重要交通空间：（门厅、中庭、玄关、主次通道）

主体功能空间：（活动室、展厅、客厅等）寻求合理的构图布局，绘制设计草图，确定设计理念与设计方案。

注意：必须以熟练掌握各种空间类型的基本功能关系为前提

二：高效的交通流线

重点：

门厅设置：（人流引导与分流）

楼梯布局：（门厅处分流、功能分区处联系、走道尽端处疏散）

走道联系：（尽可能将楼梯、门厅串联起来）

三：合理优美的形态构成

重点：

形态的环境特征 ：（尺度、走向、虚实）

形态的功能特征 ：（建筑空间性格、功能体块）

形态的整体特征 ：（主从关系、构成元素）

形态的交接与重点处理 ：（空间的趣味性、视觉焦点）

四：素描表现

用钢笔（或绘图笔、黑色圆珠笔等）将平面图、立面图和透视图合理布局后，在所要求的图版上绘制出来。

五：色彩表现

用马克笔、彩铅或两种表现技巧结合表现图幅的物体关系（如平面图、立面图和透视图等）。使图版完整展现，增强设计视觉效果。文件的方案要求满足功能布局设计合理，图面表现清晰美观。

由此可见，试卷的第一印象非常重要，直接影响到分档的好坏，没有设计“硬伤”,能吸引人眼球无疑会被选入A档，好的快题设计应该满足以下几个要求：

1、设计成果完整。首先任务书中要求的图纸一定不能缺，否则再好的构思和表现都是徒劳。

2、没有明显的“硬伤”，画面不存在明显的尺度错误和比例错误，功能布局不存在明显的不足或失误，对题目限制条件理解正确等。

3、亮点突出。在大多数卷子中能跳出来的一定是有亮点的，这要求在表现上充分深入，排版新颖合理，设计概念动人。

4、综合效果好。设计与表现通过整个版面设计来呈现，版面的布局直接决定了给人的第一印象。

【五】室内快题设计表现要素

室内快题一般包括：版面设计、美术字、平面布置图、夹层布置图/（天花布置图）、立面图、外立面、设计说明、透视效果图。

一：版面设计

排版的基本原则是：构图均衡、图文协调、重点突出、没有漏项。

虽然快题设计考查的是设计者的方案设计和表达能力，但有经验的评阅人完全可以从排版情况和图面的整体效果判断出设计者的修养和基本功，

同时，整洁美观的图面将给评阅人以良好的第一印象。排版时注意把重要的图放在整张图纸的视觉中心。

版面安排应注意已下几点：

1、画面排版匀称，设计中要求各部分精彩程度不同，如平面图上要素多，幅度应大；透视图直观具象，往往引人注意；分析图与文字应

    简洁明快，整体应匀称。

2、排版是如果出现较大的空隙，需要进行适当处理，绘制出重要部分，根据情况安排标题与图例。熟练常用的标题可以节约考试时间。

3、排版要注意整体的艺术性与美观性，虽然考试中不作具体要求，但可以减少非智力因素失分。

以下列举几个快题排版形式：

  *  此版面仅供参考，最终还是要根据自己考的学校试题要求进行合理安排排版   *

二：艺术字（美术字）

在图面上书写文字是必不可少的，一些以图案表示不清的资料常常用注解、标题、说明等形式来表现。成功的文字表现可使图面更具说明性，也更美观。正确的文字表现应先甲乙计划，从构图的角度整体来考虑。在方案图样上的文字分两大类；

1、说明性文字，一般采用标准制式的仿宋体来书写。

2、美术字，常常用来表达设计的意图、标题等。这类字体可以和图样相结合，例如与图框结合在一起。写字时还有注意选择马克笔的种类，利用不同的笔头可以产生不同的字体效果。

同样举几个例子：

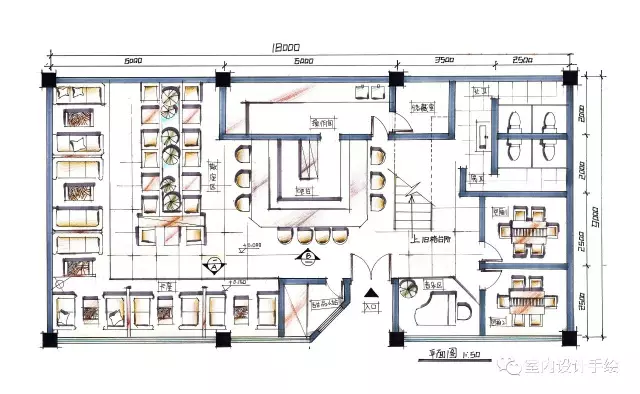

三：平面图

室内平面图主要是用来说明室内功能布局、交通流线、各种家具、家电陈设、各种绿化等之间的相互关系，以及通过平面图来判断整个设计是否合理与舒适的主要依据，

所以它是快题考试中最具有分量的一张图纸。在平面图表现中，所选的图形不仅要美观还要简洁。同时要熟悉不同图例的表现方式。

室内平面布置图在平面表现时要注意以下几点：

1、平面布置图必须绘出所有涉及的家具、家电、陈设配饰等的水平投影，并按照规定的图例符号绘制出来。

2、在绘制家具、家电时必须按照与平面图相应的比例来绘制，同时加上一定的投影关系，以便强调形体。室内设计中的吊柜，以及高于剖切平面以上的固定设施均用虚线表示。

3、平面布置图中的尺寸应画出房间尺寸及家具、家电设施之间的定位尺寸，而与装修无关的尺寸可不标注。

4、在平面图中还应表明需要装修的剖面位置和投影方向。

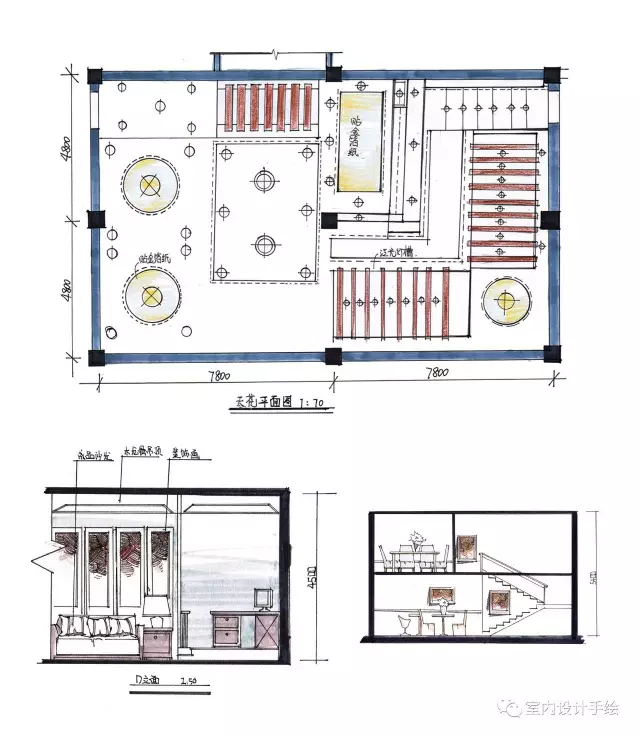

四：立面图、剖面图、吊顶图（有作要求必须画）

立面图是讲室内墙面按内视投影符号的指向，向直立投影面所作的正投影图，以此来反映室内空间垂直方向的设计形式、尺寸、作法、材料与色彩的选用等内容。

立面图是装饰工程施工图中的主要图样之一，是确定墙面作法的主要依据。立面图的名称，应根据平面布置图中内视投影符号的编号或子母确定。

立面图应包括投影方向可见的室内轮廓线和装饰构造、门窗、构配件、墙面作法、固定家具、灯具等内容及必要的尺寸和标高，并需表达非固定家具、装饰物件等情况。立面图的顶棚轮廓线可根据情况之表达吊顶或同时表达吊顶及结构顶棚。

立面图的外轮廓用粗实线表示，墙面上的门窗及墙面的凹凸造型用中实线表示，其他图示内容、尺寸标注、引出线等用细实线表示。室内立面图一般不画虚线。室内立面图的常用比例为1:50，可用比例为1:30、1:40等。

立面图的图示内容：

1、室内立面轮廓线，顶棚有吊顶时可画出吊顶、灯槽等剖切轮廓线（粗实线表示），墙面与吊顶的收口形式，可见的灯具投影图形等。

2、墙面装饰造型机陈设（如壁挂、工艺品），门窗造型、墙面灯具等装饰内容。

3、装饰选材、立面的尺寸标高及作法说明。一般应标注主要装饰造型的定型、定位尺寸。作法标注采用细实线引出。

4、附墙的固定家具及造型。

5、索引符号、说明文字、图名及比例等。

剖面图在室内空间快题考试中涉及很少，这里不作具体说明。

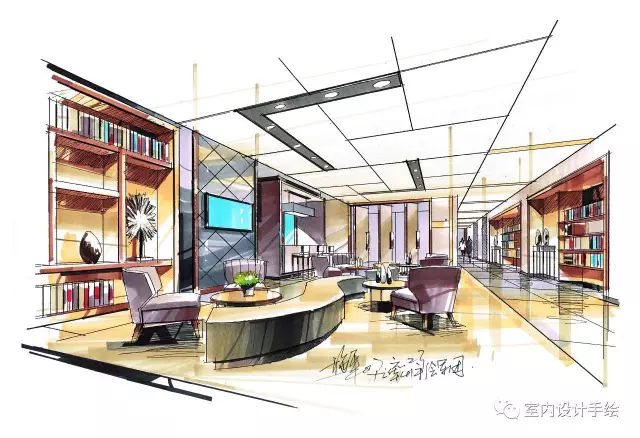

五：透视图

在快题考试中，没有太多的时间进行正规的作图，所以需要找到一种既快速有准确的经验式的作图方式。常用的透视法主要以一点透视、一点斜透视、成角透视为主，一点透视运用得最多。

一点透视：即平行透视，它的特点在于横平竖直，中心消失。室内表现图视点与视平线的选择很重要，这点决定了画面的构图。在画快速表现图时视平线常常定在0.5—1.5m之间，在这个范围内画出来的表现图通常看起来会比较舒服。

成角透视：也叫两点透视，它的运用范围较为普遍，因为有两个消失点，运用起来相对比较难掌握些。但两点透视能够使图面灵活、富于变化，特别适合表现较为丰富和复杂的场景，两点透视比一点透视从结构上多一分美感。
